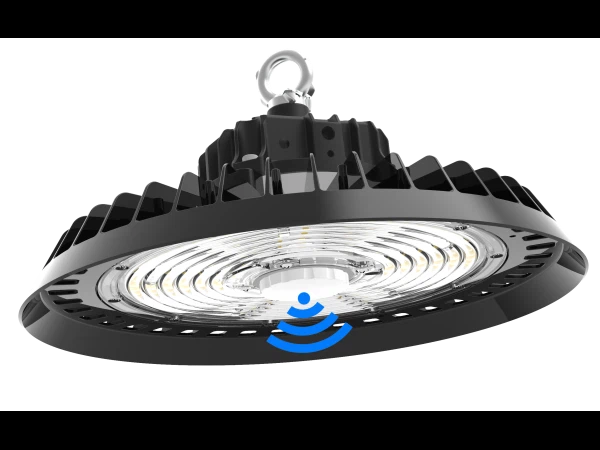

HB4 Pluggable Motion Sensor UFO High Bay

Επιλογές:

>Πρόγραμμα οδήγησης: Meanwell HBG(Round),ELG/HLG(Retangle),Sosen;
>Χειριστήρια και μείωση φωτεινότητας: 1-10V, DALI, αισθητήρας κίνησης, αισθητήρας φωτός ημέρας, Zigbee και έκτακτης ανάγκης.
>Ανακλαστήρας : ανακλαστήρας υπολογιστή / ανακλαστήρας Al;
>Φακός: 60 μοίρες / 90 μοίρες (με φακό Pearl ή Stripe) / 120 μοίρες (PC ή κάλυμμα από σκληρυμένο γυαλί)
>Εγκατάσταση: Κρεμάστρα με βρόχο, Τοποθέτηση οροφής, Τοποθέτηση στον τοίχο.



>Εργοστάσια / Αποθήκες / Σούπερ Μάρκετ
>Εκθέσεις / Εκθεσιακοί χώροι / Φάρμα ζώων
>Αχυρώνες και Αίθουσες Ιππασίας / Logistic Center
>Υψηλά δωμάτια και αίθουσες / Στάδιο / Χημικό εργοστάσιο
>Αντικατάσταση παραδοσιακού λαμπτήρα



Αριθμός Μοντέλου.	DR-HB100-DGXP	DR-HB150-DGXP	DR-HB200-DGXP	DR-HB240-DGXP
Συστήματος Watts/W	100W	150W	200W	240W
Αποδοτικότητα συστήματος/LPW	140LPW / 160LPW Προαιρετικά
Έξοδος Lumen/lm	14.000 / 16.000±5%	21.000 / 24.000±5%	28.000 / 32.000±5%	33.600 / 38.400±5%
Ονομαστική τάση εισόδου/V	AC100~277V, 50/60Hz
Πηγή φωτός LED	SMD2835 (1W)
SDCM	<5
CCT/K	5000K για Standard (3000K/4000K/5700K/6500K προαιρετικά)
CRI/Ra	>70Ra (>80Ra για επιλογή)
Συντελεστής ισχύος	>0.95
THD	<10%
Γωνία δέσμης (προαιρετικό)	60 μοίρες / 90 μοίρες / 120 μοίρες Προαιρετικά
UGR	<25
Προστασία από υπερτάσεις	3,75~4KV SPD ενσωματωμένο πρόγραμμα οδήγησης
Πρόγραμμα οδήγησης LED	DUALRAYS Μη απομονωμένο πρόγραμμα οδήγησης υψηλής PF
Αξιολόγηση IP	IP65
Dimming (Προαιρετικό)	0/1-10V/Zigbee
Αισθητήρας (Προαιρετικό)	Αισθητήρας κίνησης, Αισθητήρας ημέρας
Έκτακτη ανάγκη (Προαιρετικό)	Διαθέσιμο (30W @ 3Hrs για Standard)
Κατηγορία Προστασίας	ΤάξηⅠ
Χρώμα φινιρίσματος (προαιρετικό)	Μαύρο RAL9017(Standard) / Λευκό RAL9016 Προαιρετικό
Υλικό	Αλουμίνιο+PC (Προαιρετικό κάλυμμα από σκληρυμένο γυαλί)
Διάρκεια ζωής/ώρες	70.000 Ώρες (Ta=30 βαθμός @L70)
Θερμοκρασία/βαθμός λειτουργίας	-40 βαθμός έως + 50 μοίρες (-40 βαθμοί F έως 122 βαθμοί F)
Θερμοκρασία αποθήκευσης/βαθμός	- 40 βαθμός έως + 65 μοίρες (-40 βαθμοί F έως 149 βαθμοί F)
Εγκατάσταση (Προαιρετικό)	Κρεμάστρα με βρόχο, Τοποθέτηση οροφής, Τοποθέτηση στον τοίχο
Πιστοποιητικό	Διαθέσιμο CE(EMC+LVD),RoHS,ENEC,D-Mark,SAA,RCM



Χαρακτήρας/Δύναμη	100W	150W	200W	240W
A	Φ253mm	φ308mm	φ354mm	φ405mm
B	149 χλστ	155 mm	160 χλστ	168 χιλιοστά











ΟΔΗΓΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ:

Διαβάστε όλες τις παρακάτω οδηγίες πριν την εγκατάσταση
>Βεβαιωθείτε ότι η τάση τροφοδοσίας αντιστοιχεί στην ονομαστική τάση του προϊόντος.
>Το προϊόν πρέπει να εγκατασταθεί από εξειδικευμένο ηλεκτρολόγο σύμφωνα με τον Εθνικό Ηλεκτρολογικό Κώδικα και τους αντίστοιχους τοπικούς κώδικες.
>Εάν το προϊόν είναι κατεστραμμένο, μην το χρησιμοποιήσετε!

ΚΙΝΔΥΝΟΣ ΠΡΟΣΩΠΙΚΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ – ΔΙΑΒΑΣΤΕ και ακολουθήστε όλες τις ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ και τις οδηγίες εγκατάστασης.
Κρατήστε ή δώστε στον ιδιοκτήτη για μελλοντική αναφορά.

Κίνδυνος περικοπών:Φοράτε γάντια για να αποφύγετε κοψίματα ή γδαρσίματα κατά την αφαίρεση από το χαρτοκιβώτιο, το χειρισμό, την εγκατάσταση και τη συντήρηση αυτού του προϊόντος.
Κίνδυνος ηλεκτροπληξίας:Αυτό το προϊόν πρέπει να εγκατασταθεί σύμφωνα με τον ισχύοντα κωδικό εγκατάστασης από άτομο εξοικειωμένο με την κατασκευή και τη λειτουργία του προϊόντος και τους κινδύνους που εμπεριέχονται.
Κίνδυνος πυρκαγιάς:Ελάχιστοι αγωγοί τροφοδοσίας 194 μοιρών F. Συμβουλευτείτε έναν εξειδικευμένο ηλεκτρολόγο για να διασφαλίσετε τον σωστό αγωγό του κυκλώματος διακλάδωσης.



Η DUALRAYS® δεν αναλαμβάνει καμία ευθύνη για αξιώσεις που προκύπτουν από ακατάλληλη ή απρόσεκτη εγκατάσταση ή χειρισμό αυτού του προϊόντος.

Συσκευή DALI

Διάγραμμα ευφυούς ελέγχου DALI

Διεπαφή χειριστή DALI Intelligent Control



Αριθμός Μοντέλου.	Καθαρό Βάρος/Kg	Μέγεθος εξωτερικού χαρτοκιβωτίου/mm	Μικτό Βάρος/Kg	ΠΟΣΟΤΗΤΑ"/CTN
DR-HB100-DGXP	2.2	300*300*170	2.8	1 ΤΕΜ/CTN
DR-HB150-DGXP	2.6	330*330*170	3.3	1 ΤΕΜ/CTN
DR-HB200-DGXP	2.9	370*370*170	3.7	1 ΤΕΜ/CTN
DR-HB200-DGXP	3.8	410*410*170	4.6	1 ΤΕΜ/CTN
